室內場所外殼具體應用比較

**這些纖維和飛絮不屬于 III 類可燃纖維或可燃飛絮。

室內和室外場所防護罩具體應用比較

**當外殼被冰覆蓋時，外部操作機構無需保持可操作狀態。

***當外殼被冰覆蓋時，外部操作機構可操作。

****這些纖維和飛絮不屬于 II 類可燃纖維或可燃飛絮。

NEMA電機的防護等級對應的環境條件：

• NEMA-1

  專為室內使用而建造的外殼，為人員提供一定程度的保護，防止其接觸危險部件，并為外殼內的設備提供一定程度的保護，防止固體異物（落塵）進入。

• NEMA-2

  專為室內使用而建造的外殼，為人員提供一定程度的保護，防止其接觸危險部件；為外殼內的設備提供一定程度的保護，防止固體異物（落塵）進入；并為設備提供一定程度的保護，防止因水進入（滴水和輕微濺水）而造成的有害影響。

• NEMA-3

  為室內或室外使用而建造的外殼，為人員提供一定程度的保護，防止接觸危險部件；為外殼內的設備提供一定程度的保護，防止固體異物（落下的泥土和風吹來的灰塵）進入；為設備提供一定程度的保護，防止由于水（雨、雨夾雪、雪）進入而造成的有害影響；并且，不會因外殼外部結冰而受到損壞。

• NEMA-3R

  為室內或室外使用而建造的外殼，為人員提供一定程度的保護，防止接觸危險部件；為外殼內的設備提供一定程度的保護，防止固體異物（落塵）進入；為設備提供一定程度的保護，防止由于水（雨、雨夾雪、雪）進入而對設備造成有害影響；并且，不會因外殼外部結冰而受損。

• NEMA-3S

  為室內或室外使用而建造的外殼，為人員提供一定程度的保護，防止接觸危險部件；為外殼內的設備提供一定程度的保護，防止固體異物（落下的泥土和風吹來的灰塵）進入；為設備提供一定程度的保護，防止由于水（雨、雨夾雪、雪）進入而造成的有害影響；并且，當結冰時，外部機制仍然可操作。

• NEMA-3X

  為室內或室外使用而建造的外殼，為人員提供一定程度的保護，防止接觸危險部件；為外殼內的設備提供一定程度的保護，防止固體異物（落下的泥土和風吹來的灰塵）進入；為設備提供一定程度的保護，防止由于水（雨、雨夾雪、雪）進入而造成的有害影響；提供更高水平的防腐蝕保護，并且不會因外殼外部結冰而受損。

• NEMA-3RX

  為室內或室外使用而建造的外殼，為人員提供一定程度的保護，防止接觸危險部件；為外殼內的設備提供一定程度的保護，防止固體異物（落塵）進入；為設備提供一定程度的保護，防止水（雨、雨夾雪、雪）進入而對設備造成有害影響；外殼外部結冰不會對其造成損壞，從而提供更高水平的防腐蝕保護。

• NEMA-3SX

  為室內或室外使用而建造的外殼，為人員提供一定程度的保護，防止接觸危險部件；為外殼內的設備提供一定程度的保護，防止固體異物（落塵和風吹來的灰塵）進入；為設備提供一定程度的保護，防止由于水（雨、雨夾雪、雪）進入而造成的有害影響；提供更高水平的防腐蝕保護；并且當結冰時，外部機制仍然可操作。

• NEMA-4

  為室內或室外使用而建造的外殼，為人員提供一定程度的保護，防止接觸危險部件；為外殼內的設備提供一定程度的保護，防止固體異物（落下的泥土和風吹來的灰塵）進入；為設備提供一定程度的保護，防止由于水（雨、雨夾雪、雪、濺水和軟管噴射的水）進入而造成的有害影響；并且，不會因外殼外部結冰而受損。

• NEMA-4X

  為室內或室外使用而建造的外殼，為人員提供一定程度的保護，防止接觸危險部件；為外殼內的設備提供一定程度的保護，防止固體異物（落下的泥土和風吹來的灰塵）進入；為設備提供一定程度的保護，防止由于水（雨、雨夾雪、雪、濺水和軟管噴射的水）進入而造成的有害影響；提供更高級別的防腐蝕保護；并且不會因外殼外部結冰而受損。

• NEMA-5

  專為室內使用而設計的外殼，可為人員提供一定程度的保護，防止其接觸危險部件；為外殼內的設備提供一定程度的保護，防止固體異物（落下的污垢和落下的灰塵、棉絨、纖維和飛花）進入；并為設備提供一定程度的保護，防止因水進入（滴水和輕微濺水）而造成的有害影響。

• NEMA-6

  為室內或室外使用而建造的外殼，為人員提供一定程度的保護，防止接觸危險部件；為外殼內的設備提供一定程度的保護，防止固體異物（落塵）進入；為設備提供一定程度的保護，防止由于水的進入（軟管導向的水和在有限深度的偶爾暫時浸沒期間的水進入）而對設備造成有害影響；并且，不會因外殼外部結冰而受到損壞。

• NEMA-6P

  為室內或室外使用而建造的外殼，為人員提供一定程度的保護，防止接觸危險部件；為外殼內的設備提供一定程度的保護，防止固體異物（落塵）進入；為設備提供一定程度的保護，防止由于水的進入（軟管引導的水和在有限深度的長時間浸沒過程中的水進入）而對設備造成有害影響；提供更高水平的防腐蝕保護，并且不會因外殼外部結冰而受損。

• NEMA-12

  專為室內使用而建造的外殼（無敲落孔），為人員提供一定程度的保護，防止接觸危險部件；為外殼內的設備提供一定程度的保護，防止固體異物（落下的污垢和循環的灰塵、棉絨、纖維和飛花）進入；為設備提供一定程度的保護，防止由于水的進入（滴水和輕微濺水）而對設備造成有害影響，并提供一定程度的保護，防止油和非腐蝕性冷卻劑的輕微濺水和滲漏。

• NEMA-12K

  專為室內使用而建造的外殼（帶有敲落孔），為人員提供一定程度的保護，防止接觸危險部件，為外殼內的設備提供一定程度的保護，防止固體異物（落下的污垢和循環的灰塵、棉絨、纖維和飛花）進入；并且，提供一定程度的防護，防止由于水的進入（滴水和光濺）對設備造成有害影響，并提供一定程度的防護，防止光濺和油和非腐蝕性冷卻劑的滲漏。

• NAME-13

  專為室內使用而建造的外殼，為人員提供一定程度的保護，防止其接觸危險部件；為外殼內的設備提供一定程度的保護，防止固體異物（落下的污垢和循環的灰塵、纖維和飛花）的進入；為設備提供一定程度的保護，防止由于水的進入（滴水和輕微濺水）而對設備造成有害影響；為設備提供一定程度的保護，防止油和非腐蝕性冷卻劑的噴灑、濺出和滲透。

• NAME-7

  防爆外殼符合 ANS/UL1203 的要求，可用于 ANSI/NFPA 70 中定義的 l 類、1 區、AB、C 或 D 組危險（分類）場所。

• NEMA-9

  防塵燃外殼符合 ANS//UL1203 的要求，可用于 ANSI/NFPA 70 中定義的 II 類、1 區、EF 組或 G 組危險（分類）場所。

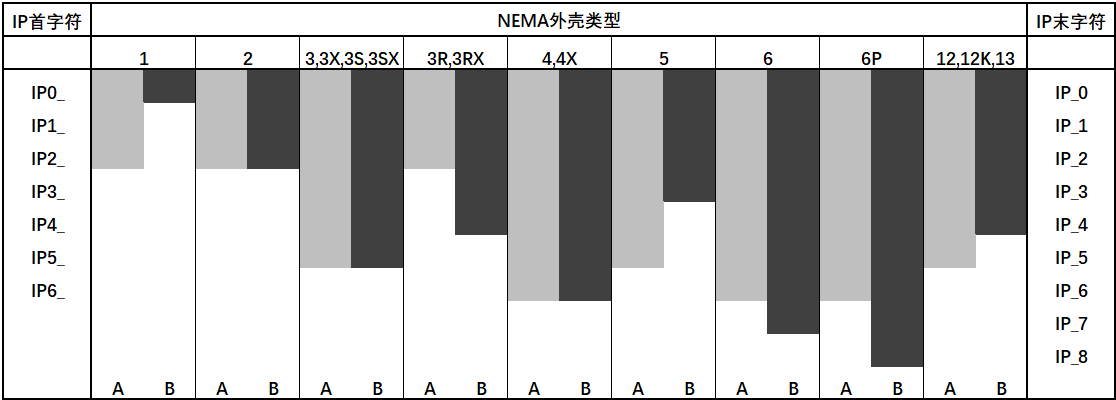

將 NEMA 外殼類型評級轉換為 ANSI/IEC 60529 外殼分類名稱（IP）

A列中帶陰影的區塊表示NEMA防護等級超出了相應的ANSI/IEC60529 IP第一字符防護等級的要求。IP第一字符防護等級是針對接觸危

險部件和固體異物的防護。

B列中帶陰影的區塊表示NEMA防護等級超出了相應的ANSI/IEC60529IP第二級防護要求。IP第二級防護是針對水進入的保護等級。

列：

指定了一個ANSI/IECIP 45外殼等級。哪些NEMA類型外殼符合并超過IP45等級?參考IP評級中的第一個字符4，以及表中左列中指定的“P4”行;NEMA類型3、3X、3S、3SX、4、4X、5、6、6P、12、12K和13的“A”列中的區塊被陰影覆蓋。這些NEMA評級滿足并超越了ANSI/IEC對防止接觸危險部件和固體異物的保護要求。

參考IP評級中的第二個字符5，以及表格最右側列中指定的“P5”行：NEMA-3、3X、3S、3SX、4、4X、6和6P的列中的單元格被填充陽影。這些NEMA評級符合并超越了ANSI/IEC的保護要求。
